AutoLANDSCAPE: Inserindo Grelhas
Autor: Gutsavo Soares Arêde - Data: 05/03/2010
presentação de Projetos com Grelhas de Locação
O AutoLANDSCAPE busca a facilidade em projetar somada ao ganho de tempo na elaboração de orçamentos.
Também é voltado para os projetos de apresentação em obras - chamados projetos executivos, e com isto a ferramenta GRELHA irá facilitar a locação dos itens no projeto.
A ferramenta Grelha será útil pois para se executar um canteiro curvo, uma sequência de plantas em posições desformes, espalhadas, é comum o executor, o jardineiro, trabalhar usando de linha e marcador, para trabalhar com as medidas de círculos, raios e circunferências que podem vir impressas no projeto.
Mas haverá casos em que você terá empecilhos ao tirar essas medidas na obra. Desta forma a Grelha irá facilitar pois ela cria uma malha com inúmeras cotas quadriculadas, onde o executor terá maior facilidade de trabalhar e menos chance de errar o posicionamento dos itens, dos caminhos.
Veja abaixo o passo a passo para inserir as grelhas:

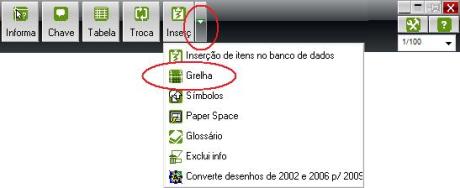

1) Na barra do AutoLANDSCAPE 2009, clique nas opções extras e clique em Grelhas;
2) Em seguida clique no botão

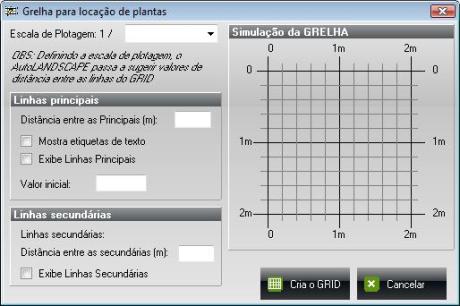

e abrirá a tela de configuração da Grelha.

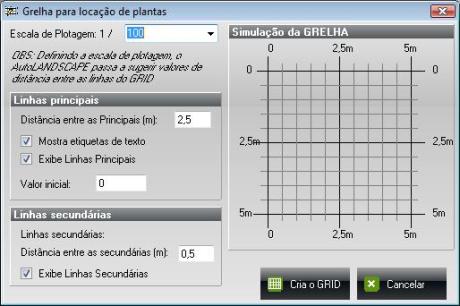

3) Nesta tela você deve selecionar primeiramente a escala que deseja trabalhar.
Automaticamente o sistema irá lhe fornecer as opções de espaçamento das linhas.
Caso queira você pode editar estes valores apenas clicando sobre eles e digitando um novo.

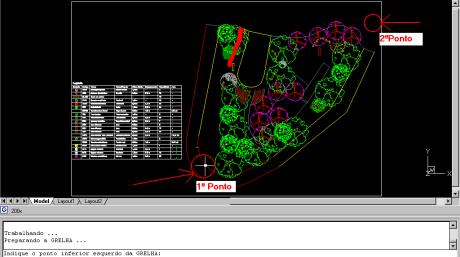

4) Concluída esta etapa, devemos clicar em CRIA o GRID, e o CAD irá solicitar dois pontos, primeiro o ponto inferior esquerdo, e em seguida o superior direito, no sentido de abrir uma janela sobre todo o desenho.

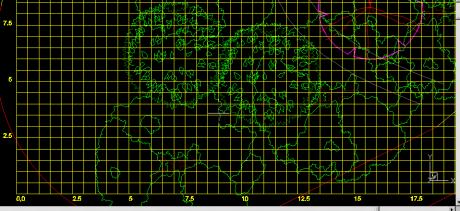

Após clicar no segundo ponto, aguarde e deverá ter um resultado conforme abaixo.
Com esta informação no projeto, quem irá executar terá mais facilidade de locar os objetos nos locais certos.
Dúvidas retorne o contato.
